기술과 미래가 있는 기업 (주)에코타워

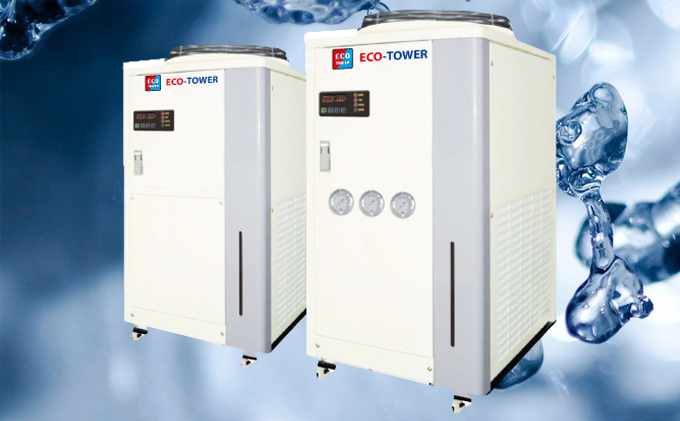

AIR COOLED CHILLER SERIES

설치장소가 협소하거나 용수가 부족할 때 공냉식 일체형이 최적입니다.
여름철 온도가 가장 높을 때 제 기능을 발휘 하지 못하는 단점을 개선하여 응축온도를 저하시키고,
겨울철을 대비하여 동파를 방지함으로써 사계절 운전이 가능하게 설계 되었습니다.

증발온도(설정온도)가 0℃ 미만으로 사용할 경우,
즉 'ㅡ'(마이너스)로 사용할 경우는 냉각용 부동액을 30%이상(-17℃ 기준) 혼합하여 사용합니다.

  • AIR COOLED CHILLER SERIES
    공냉식 일체형 냉각기 특징
    1. 설치 장소가 작을 때 설치가 용이하며 이동이 편리합니다.
    2. 컴팩트한 설계와 온도편차를 극소화한 디지털 온도제어가 가능합니다.
    3. 다양한 기종선택이 가능합니다.
    4. 저소음 경량화가 실현 되었습니다.
    5. 안전한 설계 구조와 내구성, 기능성 디자인으로 설계되었습니다.

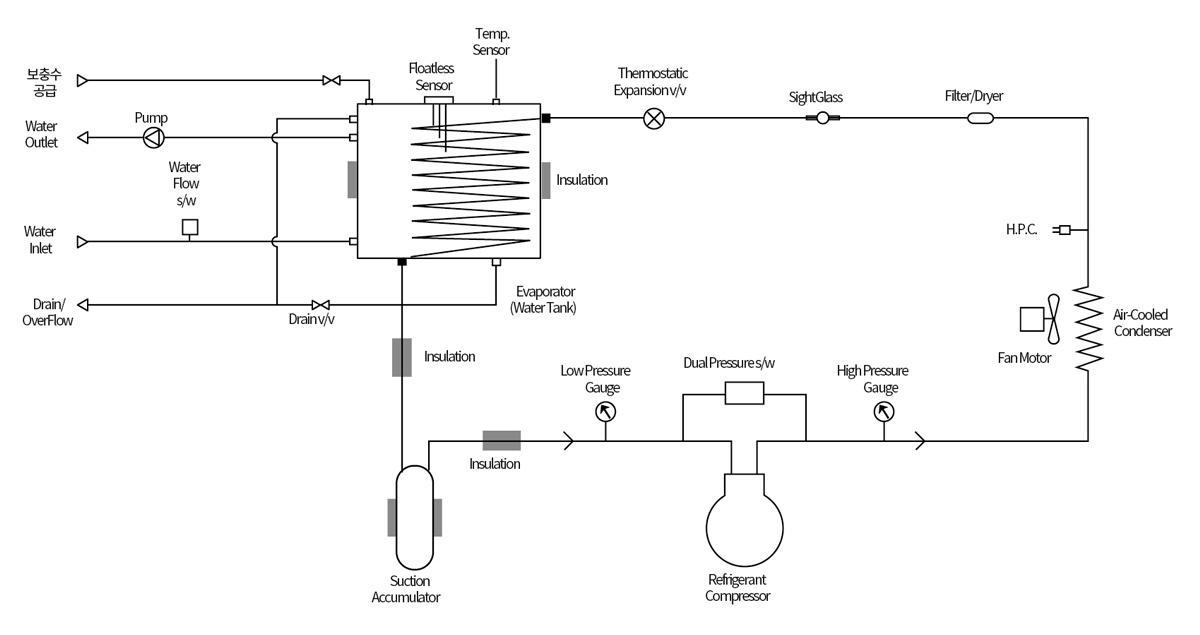

Flow Diagram

Flow Diagram

공냉식 일체형 표준사양

Standard Specifications

KAN-type (Heat- Exchanger)

KAN-010 KAN-015 KAN-020 KAN-030 KAN-050 KAN-075 KAN-100 KAN-150 KAN-200 KAN-250 KAN-300
Cooling Capacity
(㎉/h)		 1500-2800 3750-4200 5000-5600 7500-8400 12500-14000 18750-21000 25000-28000 37500-42000 50000-56000 62500-70000 75000-84000
Operating Temp. 5℃~35℃
Media Fresh Water
Refrigerant HCFC-22(NON-CFC)
Power Consumption
(kw)		 0.8 1.2 1.7 2.45 4.15 5.65 8.3 12.75 17.25 20.25 24
Power Supply 220V-1P-60Hz / 220V/380V/440V-3P-60Hz
Compressor 0.75kw 1.13kw 1.5kw 2.25kw 3.75kw 5.63kw 7.5kw 11.25kw 15kw 18.75kw 22.5kw
Condenser Fan Ø300x1EA Ø350x1EA Ø300x2EA Ø350x2EA Ø500x2EA Ø500x2EA Ø600x2EA Ø700x2EA Ø700x3EA Ø700x3EA Ø800x3EA
Safety Device High Pressure S/W. Indoor Temp. Sensor. Water Temp. Sensor. Dual Pressue S/W.
OCR(Comp. Pump. Fan Motor). Oil Pressure S/W. Pulse Reverse S/W. Remote S/W.
Abnormal Alarm High Pressure. Over Cooling, Compressor, Power Supply
Indoor Temp. Sensor. Water Temp. Sensor. Limit Alarm
Inlet/Outlet
Connection		 3/4″ 3/4″ 1″ 1″ 1″ 1 1/2″ 1 1/2″ 2″ 2″ 2″ 2″
Dimension(LxWxH) 530x800x870 630x1050x1030 1390x800x1370 1640x850x1790 1980x950x1840 2300x900x1690 2600x1000x1740 3000x1050x1960
    1. 01Circuration Pump & Water Tank 는 옵션사양입니다.
    2. 02본 제품의 사양은 제품의 품질, 성능향상을 위하여 예고 없이 변경될 수 있습니다.
